แจ้งเปิดเว๊ปบอร์ด Repair-Notebook แล้วครับ

ส่วนเพื่อนสมาชิก ช่างใหม่ ช่างเก่า ที่ต้องเรียนซ่อมเมนบอร์ดให้เป็นจริงๆ นั้น? เข้ามาดูรายละเอียดกันที่ นี่ได้เลยครับ สนใจเรียนกันจริงๆ แล้วค่อยโทรไปคุยกันนะครับ…






ตอนนี้ขอประชาสัมพันธ์เพื่อนๆทุกท่าน? เข้าใช้เว๊ปบอร์ดของทาง Repair-Notebook.com ได้ที่ลิ้งค์นี้เลยครับ? มีปัญหา ข้อสงสัย เรื่องการซ่อม การเรียนรู้ ก็เข้าไปโพสตกันได้ครับ



Comments (27)

BootMGR is missing windows7

  • สวัสดีครับเพื่อนๆสมชิกชาว repair-notebook.com ทุกท่าน วันนี้ผมขอแทรกบทความเป็นทางด้านระบบปฏิบัติการสักเรื่องนะครับ เรื่องมันมีอยู่เกิดขึ้นเพราะว่าเครื่องคอมของเราเองที่ลงวินโดว์7 ไว้ เกิด บูตไม่เข้าและขึ้นตัวหนังสือ”ว่า BOOTMGR is missing”ตรงนี้แหละครับที่ต้องขอแทรกความรู้นี้เข้ามาเพื่อสมาชิกบางท่านที่กำลังเจอกับปัญหานี้พอดี ?จะได้ทำการแก้ปัญหาเหล่านี้โดยไม่ต้องลงวินโดว์กันใหม่ครับ

[*****อ่านบทความต่อ คลิ๊กที่นี่*****]

Comments Off

ซ่อมโน๊ตบุ๊ค เห็นภาพลาง ตอนที่ 2 (การตรวจเช็ค Inverter)

  • สวัสดีกันอีกครั้งครับเพื่อนๆสมาชิกทุกท่าน? สำหรับ คำแนะนำการซ่อมในอาการเสีย ที่โน๊ตบุ๊คตัวเก่งของเรา เปิดติดมีภาพ แต่ภาพมันเห็นเป็นลางๆ? ดำๆ? (แต่มีภาพแล้วครับ) ซึ่งเราต่อออกจากจอมอนิเตอร์ภายนอกทาง Port DB-15 ได้ภาพตามปรกติ? เพียงแต่ในจอโน๊ตบุ๊คของเรามันมืดไปนั่นเองครับ?? ในลักษณะนี้ผมได้กล่าวไว้ในบทความก่อนหน้านี้ถึงแนวทางความเป็นไปได้ต่างๆ แล้วนะครับ? แต่ในครั้งนี้ เราจะมาพูดถึงวิธีการวิเคราะห์อาการเสียนี้? โดยการเข้าไปตรวจซ่อมอุปกรณ์ชิ้นหนึ่งก็คือ Inverter กันครับ

รูป Conneter ด้านทางเข้าบนตัว Inverter

Comments (12)

R5860 BGA Rework ของแท้ ราคา 56,000 บ.(update 15/05/2556) เครื่องถอดชิพสำหรับเพื่อนช่างใหม่ ช่างเก่าที่ต้องการความแน่นอนกว่าเครืองโม.

  • สวัสดีครับเพื่อนๆที่รักทุกท่าน สำหรับวันนี้ผมได้นำความรู้ของเครื่องรุ่น R5860 มาเสนอ พร้อม Review หน้าตาที่ชัดๆ ให้ดูกันครับ
  • R5860 เป็นเครื่องยกชิพ BGA-Rework ที่จัดได้ว่ามีความสามารถที่สูง และเป็นระดับมืออาชีพเลยครับ ทำงานง่าย ถอดและวางชิพได้อย่างรวดเร็ว ปลอดภัย แม่นยำ ใช้จอที่เป็นระบบสัมผัส ควบคุมการสั่งงานในเรื่องต่างๆ เมนูมีให้เลือกทั้งภาษีจีน ภาษาอังกฤษ
  • การใช้งานง่าย โดยการเลือกจากโปรไฟล์ของชิพเบอร์ต่างๆได้ถึง 100 Profiles ทำให้การถอดชิพในแต่ละชนิดมีความแม่นยำ? ความร้อนของเครื่องกำลังวัตตสูงมาก  ทำให้การทำงานด้านการถอดชิพรวดเร็ว ไม่เสียหาย
  • หัวลมร้อน ล่าง และบน สามารถควบคุมด้วยการกำหนดโปรไฟล์ให้ร้อนตามองศาที่ต้องการ โดยใช้เวลา ตามที่ต้องการ? และให้มีการพักสักช่วงเวลาที่ต้องการ จากนั้น ก็ให้มีการทำงานให้ความร้อนสูงขึ้นอีก ซึ่งจะเป็นไปตามช่วงเวลาที่กำหนด? และเมื่อถึงช่วงเวลา ก็จะหยุดการทำงาน? และก็จะเริ่มการทำงานตามช่วงเวลา เพื่อให้อุณหภูมิความร้อนตามขั้นตอนสุดท้ายสูงตามที่ได้ตั้งโปรไฟล์ไว้ เช่น สูงขึ้น 250 องศาเซลเซียส ชิพปลอดภัย และสามารถใช้เครื่องจับชิพ? จับตัวชิพ BGA ขึ้นมาได้อย่างสมบูรณ์แบบ? บอกได้คำเดียว่า สุดยอดมากๆ สมกับราคาประมาณ 53,000 บ.
วันนี้ราคาปรับลงมามากแล้วนะครับ ?รีบจับจองเป็นเจ้าของกันได้ เพื่องานที่ทิ้งๆไปจะได้ผ่านกันซะที กับเครื่อง R5860 ที่มีประสิทธิภาพสูง?

[*****อ่านบทความต่อ คลิ๊กที่นี่*****]

Comments (3)

คลิ๊ก ที่นี่เพื่อ Free !!! download วงจรเมนบอร์ดโน๊ตบุ๊ค Notebook Schematic Download หลายยี่ห้อ หลายรุ่น ครอบคลุมงานซ่อมโน๊ตบุ๊ค โหลดก่อนได้ก่อน

คำแนะนำการดาวน์โหลด

หากคลิ๊กที่รูป LOGO แล้ว ไม่สามารถ Download ได้ ให้เพื่อนๆ เอาเม้าส์ไปวางที่รูป LOGO นั้นๆ แล้วกดปุ่มขวาของเม้าส์ จากนั้นเลือก Open In new Tab (เปิดลิ้งค์ในแท็ปใหม่) ก็จะสามารถ Download ได้แล้วครับ

?Free !!! download? [*****อ่านบทความต่อ คลิ๊กที่นี่*****]

Comments (12)

ซ่อมโน๊ตบุ๊ค อาการเปิดไม่ติด เปิดไม่ได้ (ตอนที่1) ไฟไม่จ่ายเข้าเครื่อง

สวัสดีครับเพื่อนๆทุกท่าน? สำหรับในวันนี้? ผมได้นำความรู้เกี่ยวกับการตรวจซ่อมคอมพิวเตอร์โน๊ตบุ๊ค Notebook มาเล่าสู่กันฟังกันต่อนะครับ

อาการ ที่ว่านี้ก็คือ ไฟไม่จ่ายเข้าเครื่อง

การสังเกตุ จากไฟสแตนบาย (Stand by) ถ้าติดอยู่ในขณะที่เสียบอะแดปเตอร์ แสดงว่าไฟจ่ายแล้ว

  • ในเครื่องที่มีไฟสถานะ Standby อยู่ ก็จะไม่มีสถานะไฟติดให้เห็นนะครับ
  • และสำหรับเครื่องที่ไม่มีไฟ Standby ก็จะยิ่งไม่ทราบใหญ่

การสังเกตุ จากไฟชาร์จแบตเตอรี่ ถ้าติด แสดงว่า ไฟจากอะแดปเตอร์จ่ายแล้ว

  • ถ้าเพื่อนๆได้เสียบแบตเตอรีเข้าเครื่องไว้? โดยไม่ได้เสียบไฟจากอะแดปเตอร์ ก็จะไม่เห็นสถานการทำงานของการชาร์จเกิดขึ้นครับ? จนกว่าจะมีการเสียบไฟจากอะแดปเตอร์เข้าไปยังตัวโน๊ตบุ๊ค? ไฟสถานะชาร์จก็จะติดสว่างขึ้น? ซึ่งถ้าเป็นเช่นนั้นเราก็จะได้ทราบว่า ไฟจ่ายเข้าเครื่องแล้วนั่นเองครับ

การสังเกตุ จากไฟสถานะของอะแดปเตอร์ ถ้ากระพริบ ก็แสดงว่า โหลด(load)ของวงจรมีการดึงกระแสไฟลงกราวด์แบบเต็มๆนะครับ หรืออาจเรียกได้ว่า วงจรช้อตนั่นเอง

  • ตามปรกติไฟสถานะของอะแดปเตอร์(หากมี) จะติดสว่างนิ่งอยู่? แต่ถ้าเห็นว่ามีการกระพริบเกิดขึ้นในขณะที่เราได้เสียบขั้ว DC Jack เข้าสู่โน๊ตบุ๊ค? นั่นย่อมทำให้เราได้ทราบว่า มีการช้อตไฟจากแหล่งจ่ายลงกราด์ทั้งหมด? ทำให้ไฟไม่สามารถไปเลี้ยงยังส่วนวงจรต่างๆ บนเมนบอร์ดได้ครับ? เราก็ต้องหาตัวช้อตในวงจรให้เจอ และยกออก เปลี่ยนใหม่ ก็จะกลับสู่สภาพเดิมครับ? เพียงแต่ว่า เราจะเจอตัวเสียตรงไหนหละครับ

วิธีการตรวจซ่อมอาการไฟไม่จ่ายเข้าเครื่องกันครับ

กาตรวจเช็คกรณีที่ไฟไม่จ่ายเข้าเครื่อง แต่ไฟสถานะของอะแดปเตอร์กระพริบ

  • เราทราบดีแล้วจากบทความที่ได้กล่าวๆกันไว้? ว่ากรณีที่ไฟสถานะของอะแดปเตอร์กระพริบนั้น? ส่วนใหญ่จะเกิดจากไฟจากแหล่งจ่ายช้อตลงกราวด์ของวงจร? ไฟจากแหล่งจ่ายก็คือไฟจากอะแดปเตอร์นั่นเอง? กรณีนี้? จะว่าง่ายก็ได้? จะว่ายากก็ได้ เพราะถ้าไม่เจอตัวช้อตตรงๆตามที่เราตรวจเห็น? ก็จะทำให้เราหามันไม่เจอ? ซึ่งยากแก่การซ่อมมากๆครับ

จุดในการตรวจสอบเบื้องต้น

  • กลุ่มของ C อิเล็คโตรไลท์ ในส่วน Filter ไฟแหล่งจ่ายหลัก ซึ่งเพื่อนๆจะมองหาได้ง่ายๆ ก็อยู่แถวด้านหลังของ DC Jack ประมาณนั้นใน? ซึ่งตรงนี้ผมคงได้เพียงแต่พูดได้ประมาณนี้? เพราะในแต่ละรุ่นนั้น ก็จะมีการวางวงจรไว้แตกต่างกัน? แต่ในหลักการออกแบบวงจร ก็จะคล้ายๆ กัน ก็คือ ต้องมีกลุ่ม C Filter อย่างแน่นอนครับ? ไม่ว่าจะเป็น C ตัวใหญ่ หรือตัวเล็ก SMD ก็ต้องตั้งมิเตอร์? RX1 วัดสลับขั้วสาย? และถ้าจะให้ดูชัดเจนขึ้น เมื่อพบว่าตัวใด วัดแล้วเข็มมิเตอร์ขึ้นสุดสเกลทั้งสองครั้งในการวัด? ก็ให้เพื่อนๆ ทำการถอด หรือลอยขาของชิ้นอุปกรณ์อิเล็คทรอนิคส์ชิ้นนั้นครับ? แล้ว? เอาสายมิเตอร์วัดที่จุดบัดกรีบนเมนบอร์ดว่า เข็มมิเตอร์ยังตีสุดสเกลทั้งสองครั้งอยู่อีกหรือเปล่า? ถ้าไม่แล้ว? ก็ให้เพื่อนๆ วัดที่ตัวอุปกรณ์ที่ถอดลอยไว้ ว่าเข็มมิเตอร์ขึ้นสุดสเกลหรือไม่? ถ้าขึ้นทั้งสองครั้งก็แสดงว่า อุปกรณ์ชิ้นนั้นช้อตแน่นอน (ถ้าเป็น C ,D,Tr,MosFet) แต่ก้าการวัดที่จุดบัดกรีบนเมนบอร์ดยั้งทำให้เข็มของมิเตอร์ขึ้นสุดสเกลอยู่เหมือนเดิม? เพื่อนๆ ก็ต้องวัดหาตัวเสีย ช้อต กันต่อไปให้เจอนะครับ?? (อันนี้เป็นวิธีการแบบแรก)

อ่านต่อการซ่อม ตอนที่สอง คลิ๊กที่นี่ครับ

การสังเกตุ จากไฟสถานะของอะแดปเตอร์ ถ้ากระพริบ ก็แสดงว่า โหลดของวงจรมีการดึงกระแสไฟลงกราวด์แบบเต็มๆ

Comments (39)

ซ่อมโน๊ตบุ๊ค อาการเปิดไม่ติด เปิดไม่ได้ (ตอนที่2) กดปุ่ม Power On แล้วไม่ทำงาน

  • สวัสดีครับเพื่อนๆที่รักทุกท่าน? คงต้องขอกล่าวขอโทษเพื่อนๆไว้ ณ ที่นี้นะครับที่ช่วงเดือนสองเดือนนี้ไม่ค่อยได้มีบทความใหม่ๆเข้ามาให้เพื่อนๆรับทราบกันเป็นความรู้เลย  ด้วยเหตุที่ผมต้องทำงานในหลายๆหน้าที่ รวมถึงงานในร้านซ่อม ก็มากขึ้นเป็นลำดับ? แต่ก็ไม่ลืมหรอกครับที่จะคอยนำความรู้ที่พอจะแนะนำให้เป็นแนวทางมานำเสนอต่อเพื่อนๆกันอย่างต่อเนื่องครับ
  • สำหรับในวันนี้ ผมจะพาเพื่อนๆ ทุกท่านเข้ามารับรู้ถึงสเต็ปขั้นตอนในการวิเคราะห์อาการเสีย ต่อจาก ตอนที่ 1 และการนำไปสู่การตรวจเช็คในส่วนวงจรกันในระดับหนึ่ง? ซึ่งต้องถือว่ามีหลากหลายวิธีที่จะใช้? แต่ก็จะพูดไปทั้งหมดก็ยังคงไม่สะดวก? เลยขอแบ่่งเป็นตอนๆ เพื่อให้เพื่อนๆลองปฏิบัติตามและหาวิธีแก้ไขปัญหา? อาจทำให้ประสบความสำเร็จในงานซ่อม และเป็นแนวทางได้นะครับ
  • อาการที่ผมนำมากล่าวในครั้งนี้ ก็คงจะต่อเนื่องกับอาการนี้ที่ได้พูดไว้ใน(ตอนที่1) ซึ่งต้องถือว่าเป็นแบบผู้ใช้ทั่วๆไปที่จะดูแล และแก้ไขได้ด้วยตนเองครับ  แต่สำหรับในวันนี้ (ตอนที่2) ผมได้หมายถึงวิธีการที่เพื่อนๆ ที่ชอบถอดตัวเครื่องออกมาแล้ว (เอาเมนบอร์ดโน๊ตบุ๊คออกมาแล้ว)? และเราก็จะเริ่มต้นการตรวจเช็คกันเลยนะครับ

อาการไฟจ่ายแต่ไม่ขึ้นภาพ (ตรวจเช็คในส่วนเมนบอร์ด)

ขั้นตอนปฏิบัติ

  • นำแผงเมนบอร์ดของโน๊ตบุ๊คที่เราแกะออกจากตัวเครื่องแล้ว  ออกมาหาที่วางนุ่มๆ? อาทิเช่นฟองน้ำ หนาๆ
  • ติดตั้ง CPU,RAM และแผงควบคุมการสั่งเปิดปิดเครื่องลงไป
  • เชื่อมต่อสายสัญญาณ DB-15 จากจอภาพภายนอก (เช่น จอ CRT หรือ LCD ที่ใช้กับเครื่องแบบตั้งโต๊ะ

นอกจากจากที่ได้กล่าวถึงนี้นะครับ เพื่อนๆ ไม่ควรจะเสียบอุปกรณ์ใดเข้าไปยุ่งเกี่ยวเพิ่มเติมอีก เช่น HardDisk,DVD-RW ,Battery,Keyboard,Touch Pad และอื่นๆ เพราะอุปกรณ์เหล่านี้ไม่ได้มีผลทำให้เกิดภาพแต่ประการใดครับ

  • เมื่อปฏิบัติตามสามข้อข้างต้นแล้ก็ขอให้เพื่อนๆทำการเสียบขั้วไฟจาก Adaptor สำหรับโน๊ตบุ๊คเครื่องนั้นๆนะครับจากนั้นกดปุ่มสวิชท์ Power On ตอนนี้ไฟก็จะจ่ายเข้าเครื่องตามปรกติ? พัดลมของ CPU อาจจะหมุน? หรือยังไม่หมุน? หรือหมุนสักพักแล้วหยุดลง? อันนี้ก็แล้วแต่โน๊ตบุ๊คในแต่ละยี่ห้อ และแต่ละรุ่นนะครับ

รอประมาณ 10 วินาที เพื่อดูว่าได้ภาพหรือไม่

  • ตาคอยสังเกตุภาพที่จอที่เราต่อพ่วงไว้ หรืิออาจจะลุ้น โดยการดูที่ไฟสถานะของจอภาพ (ซึ่งในขณะที่ยังไม่มีภาพนั้นจะเป็นอีกสีนึง เช่น อาจเป็นน้ำเงิน หรือส้ม ซึ่งอาจกระพริบอยู่ก็ได้นะครับ? แต่เมื่อมีภาพก็จะเปลี่ยนเป็นสีเขียว นิ่ง

ปรากฏว่าก็ยังไม่ได้ภาพอีกเหมือนเดิม จะทำยังไงกันต่อดี…

Comments (43)

ตัวเก็บประจุไฟฟ้า ในโน๊ตบุ๊ค (Capacitor)

  • สวัสดีครับเพื่อนๆ สำหรับในเดือนสิงหาคมนี้ ผมพยายามจะเขียนบทความเกี่ยวชิ้นอุปกรณ์อิเล็คทรอนิคส์ต่างๆทั้งหมดที่อยู่ในเมนบอร์ดโน๊ตบุ๊ค เพื่อเพื่อนๆ จะได้รู้จักและทราบวิธีการตรวจวัด หรือแก้ไขปัญหาได้อย่างถูกต้องนะครับ

ตัวเก็บประจุทางไฟฟ้า

  • ตัวเก็บประจุทางไฟฟ้า หรือ คาปาซิเตอร์ (Capacitor) หรือ คอนเดนเซอร์ (Condenser) แต่มักจะถูกเรียกแบบสั้นๆ ว่า ซี (C) เป็น อุปกรณ์อิเล็กทรอนิกส์ที่พบกันมากในวงจรอิเล็กทรอนิกส์ ใช้ทำหน้าที่เก็บประจุไฟฟ้า (Charge) และคายประจุไฟฟ้า (Discharge) ถ้าเป็นทางระบบไฟฟ้าแล้วละก้อ ตัวเก็บประจุจะทำหน้าที่ให้กระแสไฟฟ้าเรียบ ไม่มี Ribble ไปรบกวนในวงจรทางไฟฟ้า? ทำให้วงจรทางไฟฟ้ามีความเสถียรในการทำงานอย่างมากนะครับ

โครงสร้างของตัวเก็บประจุ

  • ตัวเก็บประจุ มีคุณสมบัติทางประจุไฟฟ้า เกิดขึ้นได้จากการนำแผ่นโลหะ หรือ แผ่นสารตัวนำสองแผ่นวางอยู่ใกล้ ๆ กันแต่ไม่แตะถึงกัน โดยมีแผ่นไดอิเล็กตริกซึ่งมีลักษณะเป็นฉนวนกั้นอยู่ระหว่างแผ่นโลหะทั้งสอง ค่าความจุที่ได้จะขึ้นอยู่กับ พื้นที่ของแผ่นตัวนำและ ระยะห่างระหว่างแผ่นโลหะทั้งสอง
  • ค่าความจุของตัวเก็บประจุ มีหน่วยเรียกเป็น ฟารัด (Farad) ไมโครฟารัด (m F) นาโนฟารัด (nF) ฟิกโกฟารัด (pF)



C-All

[*****อ่านบทความต่อ คลิ๊กที่นี่*****]

Comments (3)

อาการเสีย : Toshiba L735,L745 เสียงไม่ดังที่หูฟัง ส่วนเสียงในเครื่องดังตามปรกติ

  • เพื่อนสมาชิกชาว repair-notebook.com ทุกท่านครับ  ในตระกูลของ Toshiba L735 , L745 และตระกูลที่ใกล้เคียง ที่สามารถนำมาเทียบเคียงในรูปแบบของการออกแบบวงจร หรือการวางโครงสร้างบนเมนบอร์ดในแต่ละรุ่นนั้น  ก็จะมีลักษณะที่เหมือนๆกันแทบทั้งนั้น  ดังนั้นทางผู้เขียนจึงใช้คำว่า “และตระกลูที่ใกล้เคียง นั่นเอง
  • ในแท่นของ โตชิบา รุ่นนี้  หากมีปัญหาเรื่องของเสียงไม่ดัง  ไม่ว่าจะได้มาเป็นอาการ เมื่อเสียบแจ๊คหูฟังแล้วเสียงไม่ดังออกมาที่หูฟัง  แต่ในตัวเครื่องเสียงยังคงดังปรกติ   เรามาดูความเป็นไปได้ของสิ่งที่จะต้องดูแลแก้ไขปัญหาลักษณะของอาการนี้ ดังนี้ครับ เพื่อให้เป็นแนวทางในการซ่อมบำรุงต่อไป

แท่นเครื่อง

  • Toshiba L745,L735 และตระกูลที่ใกล้เคียงกัน

อาการเสีย

  • เสียบหูฟังแล้วไม่ได้ยินเสียง  แต่เสียงในเครื่องดังเป็นปรกติ



Toshiba-L745-sound

แนวทางการวิเคราะห์อาการเสีย

  • ในลักษณะอาการเสียในรูปแบบนี้  กลุ่มของตัวเสียจะอยู่ไม่ไกลหรือเกินไปกว่า สามจุดนี้ ซึ่งได้แก่
  • ไดร์เวอร์ของ sound chip นั้นๆ ที่ต้องลงให้ถูกต้อง
  • ปัญหาที่อยู่กับ Utility หรือโปรแกรมที่เขาแถมมากับการติดตั้ง Driver และมีการถูกติดตั้งโปรแกรมช่วยเหลือในเรื่องการปรับแต่งเสียง แจ๊คหูฟัง ,ไมค์ และ Line in แถมไปด้วย  ถ้าผู้ใช้ที่ขาดทักษะก็จะมองเป็นเรื่องยากไปหมด แต่สำหรับผู้ที่คุ้นเคยกับการปรับแต่งในโปรแกรมเหล่านี้ก็จะไม่ถือเป็นเรื่องที่ยากใดๆ
  • ตัวแจ๊คหูฟังเองที่แตกหัก เสียหาย
  • ลายปริ้นที่ต่อจากแจ๊คหูฟังบนเมนบอร์ดไปยังตำแหน่งลายปริ้นของตัว chip sound
  • ตัว chip sound เองที่อาจช้อต ไหม้  ขากร่อน ร่อนไม่ติดกับปริ้น และ ฯลฯ

สนใจเรียนเป็นช่างซ่อมเมนบอร์ดโน๊ตบุ๊คในรูปแบบออนไลน์ตัวต่อตัว เรียนรู้จริงทั้งทฤษฎีและปฏิบัติ รับรู้ข้อมูลลับงานซ่อมปิดจบ เทคนิควิธีการแนวทางทางการวิเคราะในหลากหลายแนวทาง  และการเป็นที่ปรึกษาฟรีกันตลอดไป ติดต่อได้ที่นี่



Comments Off

อาการเสีย : เปิดไม่ติด เปิดไม่ได้

  • เพื่อนๆสมาชิกทุกท่านครับ  เจอกันบ่อยครั้งใช่ไม๊ครับกับการที่วันนึง โน๊ตบุ๊คของเพื่อนอาจจะกดสวิทช์เปิดเครื่องไม่ได้เลย  เรียกว่าเงียบเลย  วันนี้ เราจะมาลองวิเคราะห์ดูลักษณะอาการเสียแนวนี้กันนะครับ
  • เริ่มต้นจากแหล่งจ่ายไฟหลักของเครื่อง นั่นก็คือ อะแดปเตอร์ ซึ่งจะมีไฟจ่ายเลี้ยงวงจรอยู่ที่ 19 โวลท์  ตรงนี้เพื่อนๆ ต้องวัดให้มั่นใจและชัดเจนนะครับว่า มีแรงไฟนี้ออกจากอะแดปเตอร์กันจริง

ทีนี้เรามาว่ากันในส่วนของเมนบอร์ดโน๊ตบุ๊ค

  • ในส่วนของวงจรที่เกี่ยวกับการจ่ายไฟเข้าสู่บอร์ดนั้นคงไม่พ้นชุด Main Power ซึ่งกระแสไฟจะผ่านเข้าสู่บอร์ดผ่าน ฟิวส์ และ ไดโอด  เพื่อจ่ายเลี้ยง IC ที่ใช้สำหรับการสลับเลือกระหว่างอะแดปเตอร์ และ แบตเตอรี่ ตรงนี้  หากเพื่อนๆต้องทำการวัดให้ถึงตำแหน่งที่ไฟเลี้ยงชุดนี้หยุดอยู่ตรงไหน  และไม่กระโดดเข้ามไปอีกฝั่งหนึ่ง (ซึ่งถ้ากระแสไฟข้ามไปได้ก็จะทำให้เครื่องเราทำงานได้)  แต่ไอ้ตรงนี้แหละครับ เพื่อนๆ ที่มันเป็นเรื่องของความละเอียดอ่อนในการทำความเข้าใจ  เพราะเป็นเรื่องของระบบไฟกันแล้ว  แต่ทาง repair-notebook.com แนะนำว่า ให้มองเหมือนกับว่า ไฟจากการไฟฟ้าเข้ามาจ่อไว้ที่แผงไฟในบ้านเรา แต่ยังไม่สับสะพานไฟ   ซึ่งตรงนี้ ถ้าจะให้ตีความหมาย  ก็จะหมายถึงว่า ไฟจากอะแดปเตอร์(เปรียบเหมือนกับไฟจากการไฟฟ้า) มาเสียบจ่อไว้ในช่องเสียบของมันแล้ว  แต่ยังไม่ได้สับสะพานไฟ นั่นก็หมายความว่า สะพานไฟที่เราพูดถึง คือวงจรควบคุมอิเล็คทรอนิคส์แบบอัตโนมัติว่า เมื่อมีกาเสียบแหล่งจ่ายไฟเข้าสู่ระบบแล้ว จะทำให้มีการส่งคำสั่งให้ไปเปิดสะพานไฟให้ไหลเข้าสู่วงจรในบอร์ดทั้งหมด  ซึ่งถ้าเป็นเช่นนั้นได้ก็จะทำให้เครื่องโน๊ตบุ๊คของเรามีความพร้อมในการทำงานแล้วหละครับ

l500 No power on



สนใจเรียนเป็นช่างซ่อม เมนบอร์ดโน๊ตบุ๊คระบบการซ่อมวงจร  วิเคราะห์อาการเสียในรูปแบบต่างๆ  เรียนรู้ระบบวงจรภาคไฟ ระบบสัญญาณ และเทคนิควิธีการ รวมถึงข้อมูลงานซ่อมปิดจบ ลับเฉพาะ ได้ที่ www.repair-notebook.com

Comments Off

อาการเสีย : Toshiba L200,M200 Clear CMOS password

แท่นเครื่อง

  • Toshiba L200,L500,M200.M500

อาการเสีย

  • เข้า BIOS Password ไม่ได้ แม้จะทำการถอดถ่าน และทำทุกวิธีที่ทราบแล้ว

แนวทางการตรวจซ่อม

  • สำหรับกรณีของการล้างค่า Password สำหรับโตชิบา บางแท่นเครื่อง เราอาจจะทำในหลายๆ วิธีการที่ได้ทราบกัน ไม่ว่าจะเป็นเรื่องของการถอด RTC Batt , การช้อตตำแหน่งเคลีย ค้างไว้นานๆ  ,หรืออาจจะการจะเข้าใจว่า Flash Bios ด้วยความเข้าใจเหล่านี้ แต่ก็ยังไม่สามารถทำให้ค่า Password BIOS ถูกล้างไปได้
  • คราวนี้เรามาดูวิธีการเคลียค่า Password BIOS สำหรับ แท่นเครื่อง L200,L500,M200.M500 กันว่าจะมีวิธีการเป็นเช่นไร
  • วิธีการเคลียสำหรับแท่นเครื่องโตชิบา ใน Model เหล่านี้  ให้หาตำแหน่ง.ไฟเลี้ยง RTC Batt ที่จ่ายเข้าวงจร RTC ใน Southbridge  ให้เราทำการช้อตตำแหน่งของ  V RTC ลงกราวด์ ซะ ก็จะเป็นการ Reset BIOS Config ได้เช่นกันครับ



l500



เพื่อนสมาชิก และท่านผู้สนใจที่สนใจเรียนซ่อมเมนบอร์ดโน๊ตบุ๊ค ให้มีหลักทฤษฎีความเข้าใจ และนำไปปฏิบัติได้อย่างถูกต้องอย่างมีเหตุและผล  ติดต่อลงทะเบียน หรือสอบถามได้ที่ www.repair-notebook.com





Comments Off

อาการเสีย : Toshiba C800 เสียงไม่ออกหูฟัง เสียงในเครื่องปรกติ

สวัสดีครับ เพื่อนๆสมาชิก repair-notebook.com ที่สนใจในความรู้ด้านงานซ่อม และศึกษาข้อมูลเกี่ยวกับคอมพิวเตอร์โน๊ตบุ๊คกันนะครับ  สำหรับเวลานี้ ขอนำ Toshiba C800 อาการเสียที่เกี่ยวกับระบบเสียงมานำเสนอกันดังนี้ครับ

แท่นเครื่อง

  • Toshiba C800

อาการเสีย

เสียงไม่ออกหูฟัง  แต่เสียงในเครื่องดังปรกติ

แนวทางการตรวจซ่อม

  • เข้าสู่หน้าจอวินโดว์ แล้วทำการเปิดเพลงเพื่อนทดสอบดูนะครับ  ผลปรากฏว่า เสียงออกที่ลำโพงในเครื่องปรกติดีครับ

C800

[*****อ่านบทความต่อ คลิ๊กที่นี่*****]

Comments Off

อากาเสีย : Toshiba L635 เปิดติดไม่ขึ้นภาพ อบ,เปลี่ยนชิพ ก็ไม่หาย (แล้วมันเป็นที่อะไร…กัน)

แท่นเครื่อง

  • Toshiba L635

อาการเสีย

  • เปิดติดไม่ขึ้นภาพ



L635NoDis



แนวทางการซ่อม

  • ทดสอบการทำงานก่อนซ่อม ผล  เป็นตามที่ลูกค้าแจ้ง  ไม่มีภาพทั้งจอนอกและจอใน  แต่ได้สังเกตุว่าจอในนั้น มีแสงจาก LED ติดสว่าง แต่ภาพไม่ปรากฏ
  • ทดสอบใช้ Scope จับ Pulse ดูพบว่า มี Pulse  Vedio Out ออกมาแล้ว แต่ภาพไม่ปรากฏ
  • ทดสอบวัดไฟตามจุดต่าง ๆ  ครบตามตำแหน่งทุกชุดไฟ
  • ค้นหาอุปกรณ์ หลุด หลวม ช้อต ขาด ไหม้  กร่อน  พบว่า มีคราบกร่อนของ อุปกรณ์รอบๆตัวชิพ
  • ทำการล้างตำแหน่งที่มีคราบสกปรกออก พบว่า เจออุปกรณ์ กร่อน จากความชื้น เป็นเหตุให้ขาตำแหน่งบัดกรี ไม่ติดกับ ปริ้น
  • ทำความสะอาดปริ้นและวางอุปกรณ์ตัวใหม่ ค่าเดิม ลงใหม่อีกครั้ง  ทำความสะอาด และทดสอบการทำงาน
  • ทดสอบการทำงาน ผล เปิดติดมีภาพ นะครับ



L635NoDis2

***กรณีนี้ เพื่อนๆ อย่าเอาแต่  “อบ  เกิด ส่ง” เชียวนะ…เดี๋ยวงานจะเข้า…หมั่นสังเกตุดูอุปกรณ์   หลุด หลวม ช้อต ขาด ไหม้  กร่อน   เหล่านี้ให้ดีก่อนครับ****

สรุปตัวเสีย

  • สำหรับแท่นเครื่องนี้ อุปกรณ์เสียคือ. Resistor ที่กร่อน นั่นเอง

Comments Off

อาการเสีย : หน้าต่างถูกเปิดขึ้นเองหลายๆอันหลังเข้าวินโดว์ Brontok.A

  • เพื่อนๆสมาชิก และท่านผู้สนใจทุกท่าน  การใช้คอมพิวเตอร์ในแต่ละวัน  ผู้ใช้ทั่วๆ ไปอาจพบเจอกับปัญหาในลักษณะของอาการทั้งทางฮาร์ดแวร์  และซอฟแวร์ ก็ตาม  หากท่านผู้ใช้เหล่านั้น ไม่เคยได้รับทราบข้อมูลใดๆ ในเรื่องของอาการเสียของคอมพิวเตอร์ที่ท่านกำลังใช้งานอยู่  เพื่อนสมาชิกเหล่านั้นก็จะต้องไปพึ่งพาช่างตามร้าน ตามศูนย์ซ่อมต่างๆ

แท่นเครื่อง

  • Toshiba C640

อาการเสีย

  • เข้าวินโดว์แล้ว หน้าต่างถูกเปิดขึ้นเองซ้อนๆกัน เต็มจอ

แนวทางการซ่อม

  • สำหรับในลักษณะอาการนี้ ดูเหมือนกับลูกค้าที่ส่งให้ทาง repair-notebook.com ซ่อมจะแจ้งเป็นนัยๆ ว่าสงสัยคีย์บรอดมันเสีย มันเลยทำให้เกิดการเปิดขึ้นเองแบบหลายๆ หน้าต่าง  ซึ่งเมื่อทางร้านได้รับเข้ามาแล้ว ก็ทำการเปิดเข้าสู่ระบบตามที่ลูกค้าแจ้งครับ   ผลที่ได้คือได้ตามรูปบน คือเจอการเปิดขึ้นของหน้าต่าง ซ้อนๆ กันทั้งหมดเลย   และวินโดว์จะทำงานช้ามากๆ
  • จากนั้น เมื่อ repair-notebook.com ได้ทำการเปิด  web brower เพื่อจะเข้าสู่ internet ผล ก็พบกับหน้าจอสีเขียว ตัวหนังสือสีแดง แจ้งให้ผู้เปิดรับทราบว่า “ข้าคือ Brontok.A นะ
  • Brontok.A เป็น ไวรัสซึ่งต้องถือว่า ณ.วันที่เขียนบทความนี้ แทบจะไม่ค่อยเจอกันแล้ว   แต่มันก็ยังไปเจอกัเครื่องลูกค้าจนได้

many windows

[*****อ่านบทความต่อ คลิ๊กที่นี่*****]

Comments Off

อาการเสีย : Toshiba L745 ภาพหน้าจอเป็นสีแดง

  • เพื่อนๆสมาชิกทุกท่านครับ  ในลักษณะอาการเสียทางด้านการแสดงผลทางจอภาพที่เราได้เห็นๆ กัน ก็คงไม่พ้นอุปกรณ์ตัวเสียที่เป็น Chip VGA  , LVDS Cable , Panel แทบทั้งสิ้นนะครับ  และสำหรับในงานซ่อมปิดจบของ repair-notebook.com ที่นำมาแนะนำเพื่อนๆ สมาชิก และผู้สนใจ ก็มีลักษณะของอาการตามรูปที่ปรากฎด้านล่างนี้เลยครับ

แท่นเครื่อง

  • Toshiba Sattelite L745

อาการเสีย

  • ภาพที่ปรากฏบนจอ ทั้งจอนอกและจอใน เป็นพื้นสีแดง ตัวหนังสือสามารถอ่านได้ ดูลักษณะจะเหมือนกับจอเสีย

แนวทางการวิเคราะห์

  • เพื่อนสมาชิก ทุกท่าน  repair-notebook.com แนะนำว่าลักษณะแบบที่เห็นในรูปด้านล่างนี้  คงมีการวิเคราะห์ไปยังอุปกรณ์ต่างๆ อาทิ Panel (จอภาพ) , LVDS Cable(สายสัญญาณจอ) รวมถึง GPU ( VGA Chip)

ในกรณีอย่างนี้ ทางพิจารณาหรือวิเคราะห์ลักษณะของอาการก็คงไม่ผิดไปจากเพื่อนๆสมาชิกที่กำลังวิเคราะห์อยู่เช่นกัน   ซึ่งก็จะมีแนวทางในวิธีการตรวจซ่อมในลักษณะต่างๆ ต่อไปนี้

  • เปลี่ยน Panel (จอภาพ)
  • เปลี่ยน LVDS Cable (สายสัญญาณจอ)
  • Worm VGA Chip
  • ซึ่งตรงนี้  ทาง repair-notebook.com ได้ทำการทดสอบดูแล้ว ปรากฏว่า อาการยังคงเหมือนเดิมครับ  จึงทำการเปลี่ยนชิพการแสดงผล GPU ซึ่งสำหรับบอร์ดนี้ใช้ Nvidia N12P-LP-A1

สรุปตัวเสีย

  • VGA Chip  Nvidia N12P-LP-A1

toshiba-l745-VGA error

Comments Off

อาการเสีย : Toshiba L640 เปิดไม่ติด ไฟสถานะติดหนึ่งดวง แต่กดสวิทช์แล้วไม่มีอะไรเกิดขึ้น

  • เพื่อนๆครับ Toshiba L640 รุ่นนี้ที่เข้ามาซ่อมวันนี้ เป็นรุ่นที่ไม่มีชิพ VGA แยกนะครับ  ดังนั้น การทำงานด้านแสดงผลจึงต้องอาศัยอยู่ในตัวของ HM55 ซึ่งเป็น PCH  (Platform Controller Hub ที่เป็นศูนย์กลางการติดต่อสื่อสารของอุปกรณ์ทุกชิ้น เลยครับ  ดังนั้น  เวลาที่อาการเสียในลักษณะต่างๆ ที่เกิดขึ้น  อาจเป็นไปได้อย่างมากเลยที่ เกิดจากปัญหาของตัว PCH ตัวนี้  ซึ่งในวิธีการดำเนินการแก้ไขปัญหา เพื่อนำไปสู่การใช้งานได้อีกครั้งของระบบ   ผู้เป็นช่างก็จะใช้วิธีการที่เรียกว่าการกระตุ้นด้วยความร้อนกันนะครับ  ส่วนวิธีการจะเป็นยังไง   เพื่อนๆ และผู้สนใจ คงได้พอจะเห็นหรือรับทราบกันจากในหน้าเวีปกันบ้าแล้วนะครับ

แท่นเครื่อง

l640-vgaon



  • Toshiba L640  VGA On die HM55

ลักษณะอาการเสีย

  • ลักษณะของอาการเสียที่รับเข้ามาซ่อม  หลังจากที่เสียบอะแดปเตอร์จ่ายไฟเข้าเครื่องแล้ว จะมีไฟสถานะติดอยู่หนึ่งดวงเป็นปรกติ   แต่พอกดสวิทช์แล้ว ระบบไฟจะไม่ทำงาน  กล่าวคือ เงียบ  (ซึ่งปรกติจะมีไฟสถานะดวงอื่นติดสว่างอีก  และพัดลมจะหมุนสักพักและหยุดก่อน แล้วค่อยหมุนต่อเมื่อได้อุณหภูมิ)

แนวทางการตรวจซ่อม

  • แน่นอนครับเพื่อนๆสมาชิก   ในลักษณะอย่างเราพลาดไม่ได้ที่จะต้องตรวจเช็คกในชุดไฟ 3.3/5 โวลท์ ก่อน  ซึ่งแน่นอนครับว่าการที่ไฟสถานะที่หน้าปัทม์ติดหนึ่งดวงแล้วนั้น ย่อมแสดงให้เห็นชัดว่าชุดไฟ 3.3 / 5 โวลท์นั้นได้ทำงานแล้ว  (วัดที่ PC133=5V. , PC 138=3.3V)   **จากในรูปนะครับชุดไฟนี้จะอยู่ตรงมุมซ้ายล่างของบอร์ดครับ ที่เพื่อนๆจะเห็นตัวเหลี่ยมๆ สองตัว นั้นเรียกว่าคอลย์ครับ  และ PC133, 138 จะเป็นตัวกระป๋องโลหะที่มีสีชมพูแต้มด้านบนนั่นเองครับ
  • การทดสอบการกดสวิทช์ ก็ใช้วิธีการที่ไม่ต้องกดสวิทช์ครับ  แต่ใช้วิธีการแตะที่ตำแหน่งของ connector ในตำแหน่งขา 2 กับ 4 นะครับ(ใช้แหนบโลหะก็ได้นะครับ )  ถ้าผลของการแตะยังไม่เกิดการทำงานอีก  นั่นก็แสดงให้เห็นชัดแล้วว่า ปัญหาใหญ่เกิดขึ้นแล้ว  เพื่อนๆ อาจต้องส่งเข้าซ่อมตามร้านซ่อมทั่วๆ ไปจะดีกว่าครับ  เพราะในอีกหลายๆวิธีที่จะกล่าวถึง  หากเพื่อนๆไม่ได้มีเครื่องมือไว้ในตัวแล้ว  ก็จะต้องจัดหาเครื่องมาอีกหลายๆ ชิ้นด้วยกัน อาทิ  เครื่องเป่าลมร้อน , เครื่อง แฟชไบออส  มิเตอร์วัดไฟ  เป็นต้น

สรุปตัวเสียและปิดจบงาน

  • สำหรับ Toshiba l640 แท่นเครื่องนี้  ได้จบงานที่ต้องไปทำการเปลี่ยน IO Controller ซึ่งเป็นเบอร์ WPCE775LAODG  ครับ



สนใจเรียนซ่อมเมนบอร์ดโน๊ตบุ๊ค เพื่อนำไปประกอบอาชีพ ติดต่อลงทะเบียนได้ที่นี่ครับ







Comments Off

อาการเสีย : Compaq CQ40(LA4111P) เปิดไม่ติด,เปิดไม่ขึ้นภาพ

  • สวัสดีครับ เพื่อนๆสมาชิก repair-notebook.com ทุกท่านครับ สำหรับ CQ40(LA4111P) และ CQ40 แท่นเครื่องอื่นจะมีลักษณะของอาการเสียคล้ายๆคลึงกันมอย่างมากครับ กล่าวคือ หลังจาก กดปุ่ม Power SW เพื่อให้เครื่องเริ่มต้นทำงาน  ก็จะไม่เห็นภาพปรากฏทางจอภาพแต่อย่างใด  แต่จะเห็นไฟสถานะของ Cap lock กระพริบ เป็นจังหวะๆ กันไป  ซึ่งตรงนี้ หลายท่านที่ได้ให้หมายเหตุถึงสถานะไฟกระพริบต่างๆ ว่า กระพริบเท่านั้น เท่านี้ ครั้ง เป็นที่ตัวโน้น ตัวนี้ เสีย    แต่สำหรับ repair-notebook.com มองเห็นว่า ถึงจะมองตามนั้น  เราก็ไม่สามารถแก้ไขปัญหาสิ่งเหล่านั้นได้ตามที่เป็นตามไฟสถานะบอกได้ราบรื่นแต่อย่างใด

cq40

แท่นเครื่อง

  • Compaq CQ40(LQ4111P)

ลักษณะอาการเสีย

  • เปิดติดไม่ขึ้นภาพ มีไฟที่หน้าปัทม์กระพริบ

cq40-nb

แนวทางการตรวจซ่อม

  • เพื่อนๆ ครับ  การวิเคราะห์ลักษณะอาการเสีย  จริงๆ แล้วเราจะต้องดูแลตั้งแต่ CPU,RAM,ระบบไฟในแต่ละจุด ,จอภาพเองก็เป็นปัญหา ตัวเมนบอร์ดเอง ก็จะมีชิพด้านภาพ เป็นตัวที่เกิดปัญหาได้บ่อยมาก  เพื่อนๆและผู้สนใจทุกท่าน ควรดูแล ในระดับเบื้องต้นตามที่แจ้งก่อนนะครับ อาทิ…ทำความสะอาด RAM ,CPU , เปลี่ยน CPU,RAM ,สลับจอ ประมาณนี้ครับ
  • ซึ่งหลังจากที่ได้กระทำในเบื้องต้นแล้วสิ่งที่ต้องกระทำต่อคือเรื่องของตัวเมนบอร์ดเองที่จะมีบั๊กของรุ่น คือ Chip VGA  AMD Radeon 2160674026  เป็น  North bridge ชิพเหนือนั่นเองครับ  มันจะมีส่วนการแสดงผลบรรจุอยู่ในตัวชิพนี้ด้วยครับ
  • แน่นอนครับ..สำหรับ CQ40 โดยทั่วๆไปแล้ว ก็คงไม่พ้นการอบชิพ North bridge ที่รวมทางด้านภาพเข้าไปด้วย
  • และสำหรับ JOB งานที่ repair-notebook.com รับซ่อม CQ40 นี้ ก็ไม่พ้นการทดสอบด้วยการ worm chip ที่ NB เมื่อได้ ภาพ  เราก็ได้ทำการยกเปลี่ยนชิพใหม่เลยครับ  เพราะก็ทราบอยู่ดีว่า หลังจากการอบแล้วเกิด ไม่นานก็จะกลับมาใหม่อีก  เมื่อคิดราคาลูกค้าแล้วเราทำการเปลี่ยนให้ใหม่ดีกว่า เพราะเราก็จะได้ไม่ต้องมาคอยแกะเครื่องลูกค้ารายนี้บ่อยๆ เพื่อทำการ” อบ เกิด ส่ง ” อยู่อย่างนั้น..

****การอบชิพ หรือ worm chip นั้น ให้ถือเป็นการทดสอบว่าเป็นปัญหาที่ชิพ หรืออะไหล่นั้นๆ ครับ   ถ้าทางที่ดี เราควรจัดเปลี่ยนชิพตัวใหม่จะดีที่สุดครับ  repair-notebook.com ขอรับประกัน…***

  • และสำหรับใคร ที่วางชิพ ไม่ค่อยผ่านนั้น  ก็คงไปพิจารณาในเรื่องของความร้อนที่ใช้ให้ดีนะครับ   ไม่ใช่ รำ ไม่ดี โทษปี่ โทษกลอง   หรือคิดว่าการยกชิพ วางชิพ เป็นเรื่องง่ายๆ หละก้อ  คงไม่ใช่นะครับ เพราะต้องเข้าใจในเครื่องมือที่ใช้ อย่าไปลอกเรียนแบบในอุณหภูมิความร้อน (Step profiles) จากใครว่าดีอย่างโน้นอย่างนี้ เพราะเครื่องมือแต่ละเครื่องไม่มีมาตรฐานที่เท่ากันหลอกครับ…

Comments Off

อาการเสีย : Dell N4110 เปิดไม่ติด,เปิดติดไม่ขึ้นภาพ

  • สวัดีครับเพื่อนๆสมาชิก repair-notebook.com ทุกท่าน วันนี้ทาง repair-notebook.com เว๊ปที่นำความรู้ด้านการซ่อม และความรู้เกี่ยวกับคอมพิวเตอร์ โน๊ตบุ๊ค , พีซี และอื่นๆมานำเสนอต่อเพื่อนๆและผู้สนใจให้ได้รับข้อมูล เพื่ออาจจะได้นำไปต่อยอดในการประกอบอาชีพ หรือดูแลในระดับเบื้องต้นของอาการเสียที่เกิดขึ้นต่อผู้ใช้เอง
  • สำหรับงานซ่อมในวันนี้ ผมได้แท่นเครื่อง Dell Inspiron N4110 มาด้วยอาการเปิดติด แต่ไม่มีภาพครับ

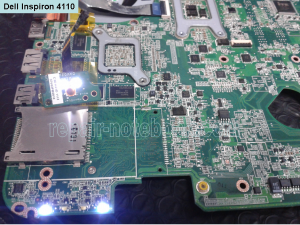

dell-N4110

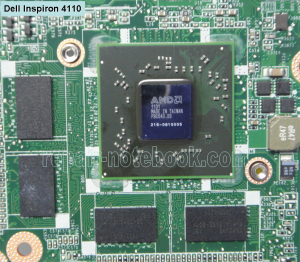

dell-N4110-2

แท่นเครื่อง

  • Dell Inspiron N4110

ลักษณะอาการเสีย

  • เปิดติดไม่มีภาพ , ทดสอบจอนอกไม่ทำงาน

แนวทางการวิเคราะห์และตรวจซ่อม

*** การทดสอบการทำงานของลักษณะอาการนี้ครับ..เพื่อนๆควรใช้แค่เพีย’ Mainboard,CPU,RAM,แผงสวิทช์ ,จอภาพใน หรือ จอต่อด้านนอกก็ได้ครับ(DB15)***

  • หลังจากเสียบอะแดปเตอร์จ่ายไฟให้แก่บอร์ดแล้ว รุ่นนี้จะไม่มีไฟสถานะแสดงการทำงานติดเลยครับ  เพื่อนๆต้องทำการกด power sw  และหลังจากกด power sw แล้วจะมีไฟติดสว่างสีขาวทั้งหมดสี่ดวง ที่แผงสวิทช์ 2 ดวง คือ D1 , D2 และที่บอร์ด อีกสองดวงในตำแหน่ง D13 และ D16 จากนั้นก็ดูผลของการทำงานทีที่จอภาพในเครื่องที่ต่อไว้นะครับ ปรากฎว่าไม่มีภาพขึ้นที่จอทั้งในและนอก
  • ทำการวัดพลั้นที่ output ของ connector จอในเครื่อง  ผลไม่มีพลั้นเกิดขึ้นเลย
  • ทำการวัดไฟตามตำแหน่งชุดไฟต่างๆ พบว่ามีครบ ทุกจุด และได้แรงไฟถูกต้อง
  • จากนั้นจึงทำการนำไปอบชิพ ด้วย Profile Worm ด้วย BGA Rework R5860
  • นำมาประกอบและทดสอบอีกครั้ง ผล มีพลั้นเกิดทาง Out put แล้ว และมีภาพที่จอในแล้ว

สรุปตัวเสีย

  • งานนี้ก็ต้องอยู่กับ VGA Chip ตามเคยครับ
  • ***การใช้ลมร้อนเปล่า กรณีไม่มีเครื่องอบชิพโดยตรงนั้น  เพื่อนๆ สมาชิกต้องใช้ความระมัดระวังการควบคุมแรงลมและความร้อนของเครื่องเปล่าลมร้อนให้ดีนะครับ  มิฉะนั้นชิพอาจเสียหายได้



  • สนใจเรียนซ่อมเมนบอร์ดออนไลน์ รู้จริง วิเคราะห์และซ่อมเมนบอร์ดโน๊ตบุ๊คได้จริง ไม่ต้องส่งต่องานให้ใครทำ  คลิ๊กที่นี่



Comments Off
